鋼壩閘門簡介
1、在水利水電建設上,隨著我國城市用水、景觀建設及環境整治和灌溉、發電的需要,水閘和橡膠壩得到廣泛的運用。然而,橡膠壩運行管理較復雜、安全性差、橡膠易老化等弊端,質量事故發生率高,F(xiàn)在市場上出現大量鋼結構閘門,但無論是提升式或臥倒式,單孔都很難適用較寬的河道。
2、我公司生產的鋼壩是一種新型可調控溢流壩,它由土建結構、帶固定軸的鋼性壩體、驅動裝置設備等組成。這種建筑物適合于河道孔口較寬(10米~100米)而水位差比較小的工況(1~6米),由于它可以設計得比較寬,可以省去數孔閘墩,所以不僅結構簡單,可以節省不少土建投資,而且可以立壩蓄水,臥壩行洪排澇,還可以利用壩頂過水,形成人工瀑布的景觀效果。
3、底軸驅動翻板閘門由門葉、底轉軸、轉軸座、穿墻封水套、驅動裝置及鎖定拐臂、驅動裝置及鎖定器、底軸止水、門側止水及鉸座止水等部分組成。
4、原動力為液壓啟閉機為驅動裝置,這兩臺驅動裝置布置于閘壩兩側的驅動室內,通過拐臂驅動支承在轉軸座上的底轉軸轉動,帶動固聯在底轉軸上的底軸驅動翻板閘門門葉按要求適時平穩可靠地做啟壩、閉壩等動作。
特 點
1、安全性能高,動方式結構簡單,操作方便,如果發生停電或其它故障可以使用手動裝置操作,可以有效的保證塌壩和升壩。
2、液壓啟閉機在兩邊墻墩啟閉機房內,不存在污染問題。
3、自動化程度高,又可手動操作,操作容易。
4、維護簡單,啟門閘門為鋼結構,使用壽命可達50年。
5、閉門只需1-4分鐘,運行耗電比較少。
6、瀑布景觀形成效果好,可形成彩虹效果。

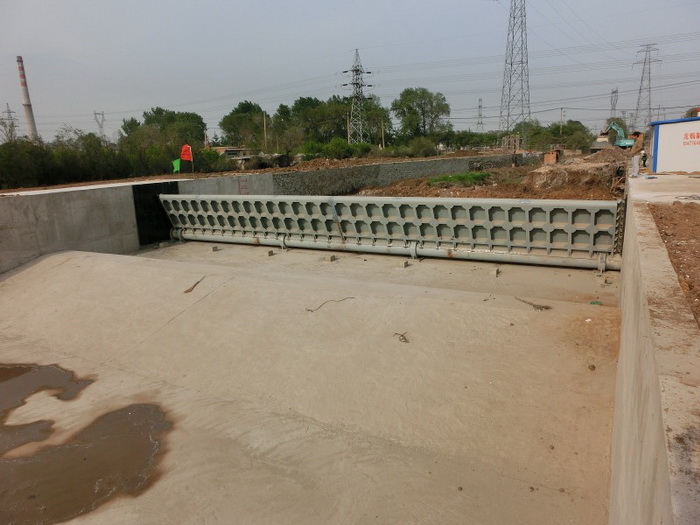

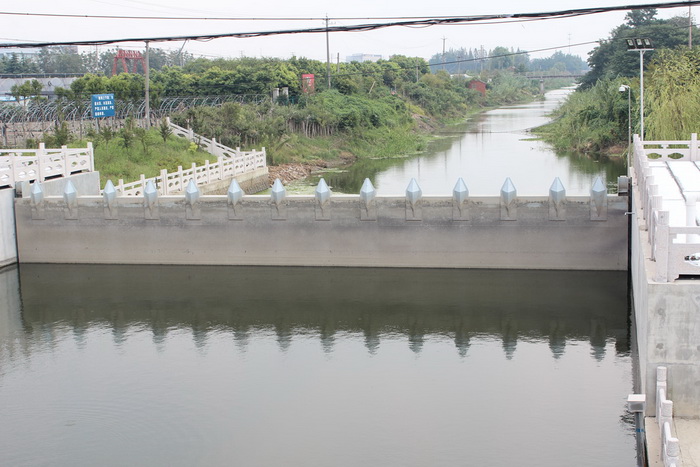

現場圖片
