一、用途
腭式閘門適用于堆比重≤2.5t/m3的各類礦石、煤炭、焦炭、灰渣、化工產品等散狀物料，廣泛應用于建材、冶金、化工、玻璃等行業的倉底卸料。
二、結構特點
腭式閘門采用優質碳鋼焊接成形，結構獨特，運行靈活可靠，無卡阻現象。配用不同的傳動裝置能滿足不同的工況需要。電動腭式閘門采用帶有超載保護裝置的電動推桿。可避免燒壞電機，可以遠距離操縱或程序控制，往復行程可以精確調節位置自鎖。南通中礦電液動腭式閘門采用電液推桿，全液動傳動，推拉力均可實現無級調速。南通中礦氣動腭式閘門采用氣動推桿，通過配件組合可以遠距離操縱或現場控制。S為手動，Y為電液動，Q為氣動。
三、工作原理

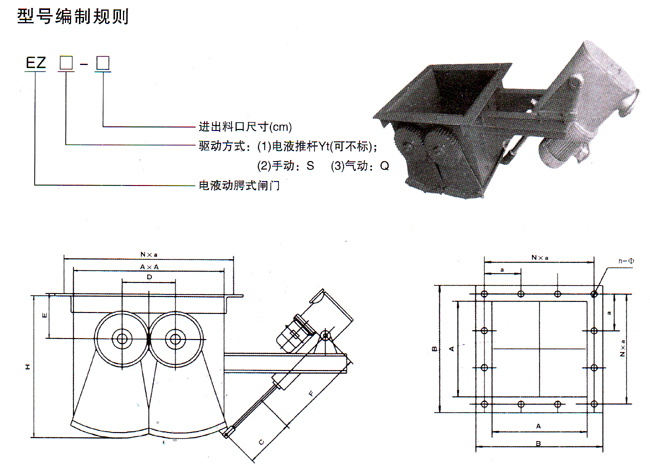

腭式閘門由本體、扇形閘板、軸、齒輪、密封件、執行機構等部件構成。手動或執行機構推動搖桿，使齒輪帶動扇形閘板沿軸心旋轉，使兩個扇形閘板向兩邊開啟，物料隨即下落，待接料裝置滿載后，再由執行機構帶動搖桿，使扇形閘板復位，關閉截?cái)嘞侣涞奈锪稀?/span>
四、使用說明
1、安裝時，請注意閘門本體上標明介質流向。兩法蘭連接時必須加密封墊片，然后均勻鎖緊螺栓。
2、運行時，請辨清扇形閘板開關方向，執行機構請正確接線。
3、運行時，請定期給各傳動部位加潤滑油。
